Hallo OM´s,
vor ein paar Tagen habe ich eine FL2100 Z zur Reperatur bekommen. Der Fehler war folgender:
Die alten Röhren, Original Cetron 572B wurden getauscht auf Svetlana 572B.
Die Endstufe bringt keine Leistung und die Röhren ziehen bei Standby schon Ruhestrom.
Nun, im Gegensatz zu den FL2100B und Vorgänger, muß hier nicht die BIAS Schaltung geändert werden.
Normalerweise sollten die Svetlana ohne große Probleme spielen.
Bei der Fehlerursache gibt es drei Möglichkeiten:
1. Zu wenig Sperrspannung
2. Röhre defekt
3. Schwingungen
In den meisten Fällen kann man von parasitären Schwingungen ausgehen.
Hier lag es aber eindeutig daran, das die Röhre nicht genug Sperrspannung hatte.
Da nun die Zeit gekommen ist, das auf den Gebrauchtmarkt die FL2100 günstig angeboten werden, und einige OM´s sich diese Endstufe zulegen, beschreibe ich hier die einzelnen Mods:
Folgende Mods´s wurden durchgeführt:

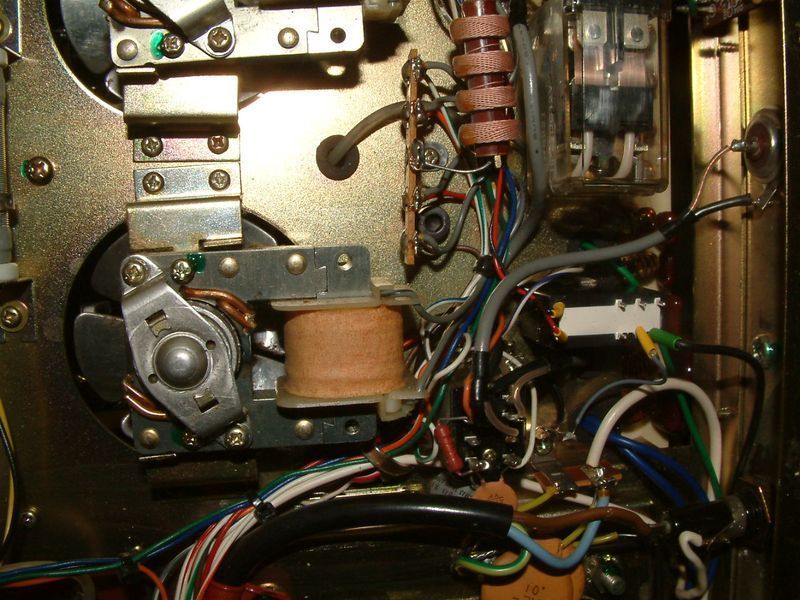

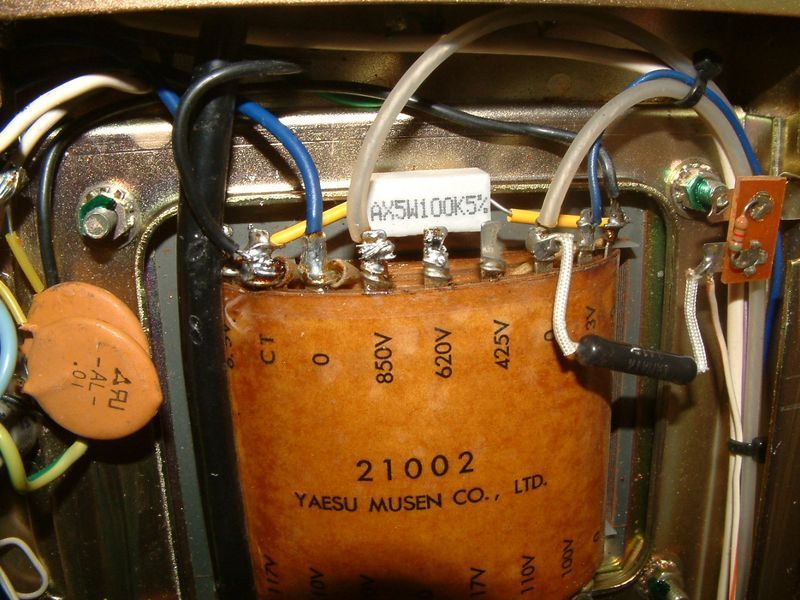

1. Bias Relaisschaltung mit Erdung ( Finder Relais 5 A/12 V und 47 KOhm /5 Watt) Röhre ist im Standby gesperrt.

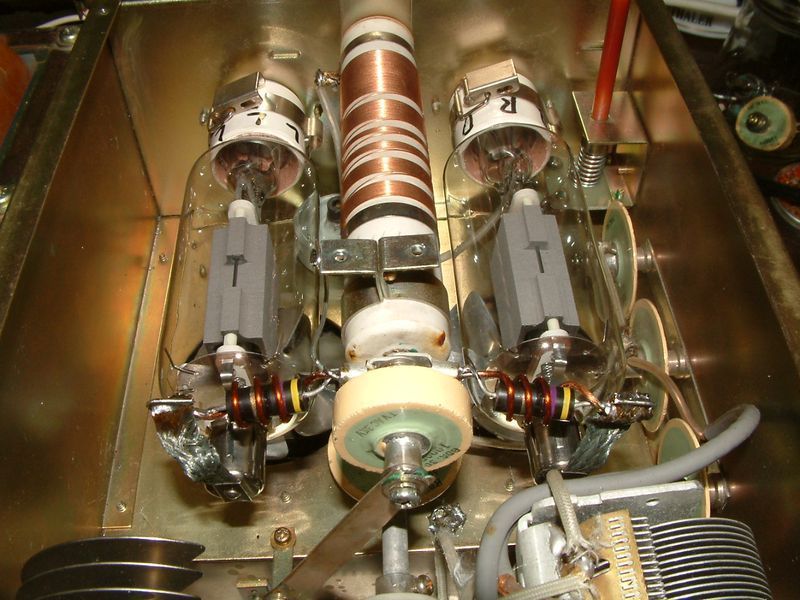

2. Neue UKW Drosseln, (47 Ohm/ 5 Watt Kohleschichtwiderstand, 1, 3 mm Kupferdraht 3 Windungen)

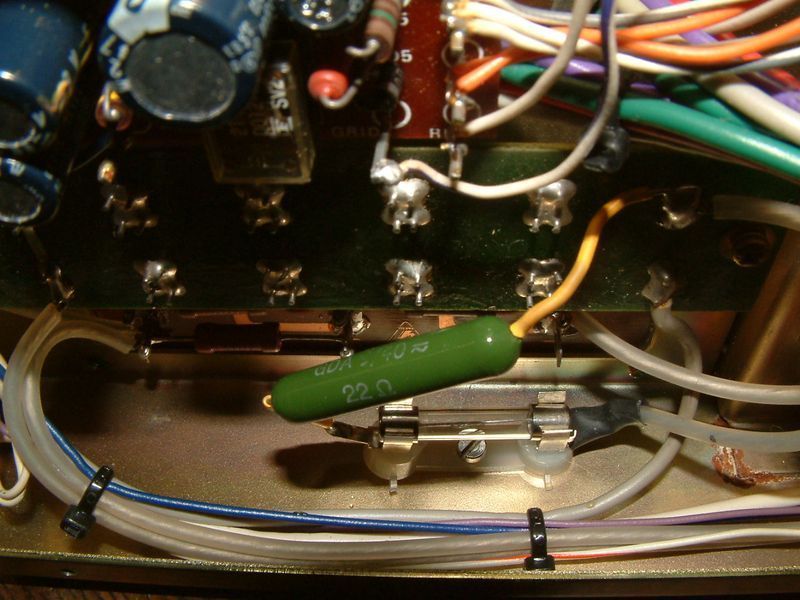

3. HV Sicherung mit Glitch - Resitor. ( Sicherung 250V/ 800mA, Widerstand 22Ohm/ 7Watt)
Auch sollten sie die Gitterwiderstände überprüfen. Ein besonderes Augenmerk bitte auf die HV Door Knobs legen. Diese Hochspannungskondensatoren (Grüne Teller), sind oft defekt. Man sieht das an den Rissen oder Verbrennungen.
Durch die durchgeführten Mod´s verbunden mit der Auswechslung eines defekten Hochspannungsauskopplungskondensator lief die Endstufe wieder mit den gewünschten Parametern. Nach der durchgeführten Neutralisation wurden auf allen Bänder zwischen 600-700 Watt erreicht. Sicherlich geht auch mehr bei höheren Input, aber grade das schadet den Röhren.
Wenn sie diese Modifikation durchgeführt haben, können sie alle China Röhren (auch Schuagang) in Betrieb nehmen.
Bitte schauen sie auch auf der Seite www.pa0fri.com . Da sind ebenfalls Modifikationen der FL2100 beschrieben.
Viel Spaß beim Bauen
vy de Oskar DK3KN
